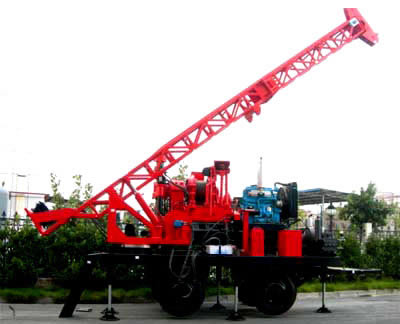

Máquina perforadora del eje vertical para sacar núcleos y muestras XY-5TR

Máquina perforadora del eje vertical para sacar núcleos y muestras XY-5TR

Máquina perforadora del eje vertical para sacar núcleos y muestras XY-5TR

Aplicaciones de la máquina perforadora del eje vertical para sacar núcleos y muestras:
1. La máquina perforadora XY-5TR es adecuada para la perforación convencional con diamante en la exploración geológica, como mina de metales, campo de carbón y petróleo, campo de gas, etc.
2. Se utiliza para las perforaciones de agujeros verticales, así como de agujeros inclinados

Características de la máquina perforadora del eje vertical para sacar núcleos y muestras:
1. La máquina perforadora es conveniente y rápida para transportar y montar. La máquina es de rendimiento estable, fiable, y seguro
2. Cambio de posición de cabrestante flexible
3. Ángulo de perforación ajustado por el cilindro de aceite hidráulico
4. Usa productos de marca internacional, y tecnología avanzada internacional

Especificaciones de la máquina perforadora del eje vertical para sacar núcleos y muestras:
1. Parámetros fundamentals
Profundidad de perforación(m): 1500/1150/780m
Diámetro del agujero inicial(mm): φ150mm
Vástago de perforación(mm): BQ/NQ/HQ
Ángulo de agujero: 0～90º
2. Eje giratorio
Recorrido(m): 500mm
Fuerza de alimentación(kN): 135
Par de rotación y velocidad de rotación:

Eje ID Par de rotación y velocidad de rotación
Derecho Par de torsión (Nm) Velocidad(rpm) Reverso Par de torsión (Nm) Velocidad (rpm)
Ф96 4663 87 5873 67
2386 170 1710 230
1519 267
1374 301
1120 362
686 591
437 928
321 1262
Ф80 Derecho 5222 77 Reverso 6050 65
2673 151 1958 225
1701 237
1510 267
1255 322
769 523
490 821
360 1117

3. Cabrestante hidráulico
1). Cabrestante principal
Diámetro del rodillo(mm): φ350 mm
Diámetro del cabo: φ18.5(6x37)mm
Capacidad del alambre de acero: 140 m
Capacidad y velocidad de elevación:

Grado de engranaje 1 2 3 4 5 6 7 8
Velocidad de elevación (m/s) 0.89 1.74 2.73 3.18 3.74 6.08 ﹉ ﹉
Capacidad de elevación (kN) 40 23.4 16 14 10.4 7.2 ﹉ ﹉

2). Cabrestante auxiliar
a) Capacidad de elevación (KN): 12 KN
b) Velocidad de elevación (m/min): 120 m/min
4. Recorrido de taladro: 450mm
5. Torre de perforación
Carga nominal: 150kN
Altura de elevación: 7m
Modo de control: Cilindro hidráulico doble
6. Motor
Motor diesel: 80 Kw
Motor eléctrico: 55Kw
7. Dimensión: 8800x2250x3600mm; 6000x5000x9800mm
8. Peso: 7500kg
9. Velocidad ≤10km/h

Siendo un fabricante y proveedor de China de máquinas perforadoras con más de 10 años de expeciencia, hemos obtenido los certificados de ISO9001:2000 y CE y logrado exportar los productos a muchos paises tales como: Rusia, Indonesia, Colombia, Alemania, India, Armenia, Ucrania, Brasil, Francia, Congo, y más. Somos capaces de producir los productos de alta calidad de acuerdo a diferentes necesidades, tales como Máquina perforadora del eje vertical para sacar núcleos y muestras, Máquina perforadora sobre orugas hidráulica multifuncional, Máquina perforadora sobre orugas, Máquina perforadora para sondeos geotérmicos, Máquina perforadora de anclajes, Máquina perforadora para exploración marítima, Máquina perforadora subterranea, Máquina perforadora para sacar núcleos y muestras, Máquina perforadora tipo inyección por chorro de lechada, Máquina perforadora hidráulica para pozos de agua, Herramientas de perforación, entre muchos otros. Los invitamos a visitarnos y quedamos a su disposición para cualquier consulta.
